Linie pentru productia de flanse tamburi cablu

LINIE COMPACTA PENTRU FABRICAREA FLANSELOR BOBINE CABLU
Linie compacta pentru fabricarea flanselor. Include bancul de lucru simplu pentru incarcarea si fixarea materialelor. Masina de batut in cuie cu 5 pistoale pentru fixarea in cuie automata si rapida
Aceasta oferta este completa cu toate modulele terminalului pentru finalizarea flanselor
Taiere-Extractie-Gaurire-Rindeluire- Statii de stocare de la 800 la 3000 mm diametru
Toate uneltele incluse. Linia necesita un operator si o capacitate de pana la 400 de bucati in 8 ore
Este si o banda transportarer cu lungimea de 6 metri, cu 2 statii principale si 1 statie de finisare scanduri
Procesul este automat, reglarile sunt manuale cu sistem de configurare rapida
1 BANC DE LUCRU PREFIXARE MATERIAL
BANC INCARCARE MATERIALE PENTRU UN SINGUR OPERATOR.
Descriere
MASA DE REFERINTA CENTRALA
DISPOZITIV DE ECHILIBRARE PENTRU UN PISTOL DE FIXARE IN CUIE MATERIAL
Inclusiv un pistol penumatic pentru cuie pana la 70 mm.
Extractia manuala si incarcarea produselor fixate in cuie
2 MASINA CU SISTEM DE PISTOALE PNEUMATICE DE FIXARE IN CUIE
STATIE AUTOMATA PENTRU FIXARE IN CUIE PANA LA 6 PISTOALE PNEUMATICE
Descriere
Operatorul incarca produsele fixate in cuie in pozitii corecte pentru a incepe ciclul automat
Incluse #6 pistoale JUMBO pentru cuie pana la 90 mm.
Excudere manuala a pistoalelor de batut cuie
Curatare si indoire cuie prin ardere C72 .
Extragerea automata a flanselor asamblate.
Baza motorizata pentru rotatie flanse cu senzor de control

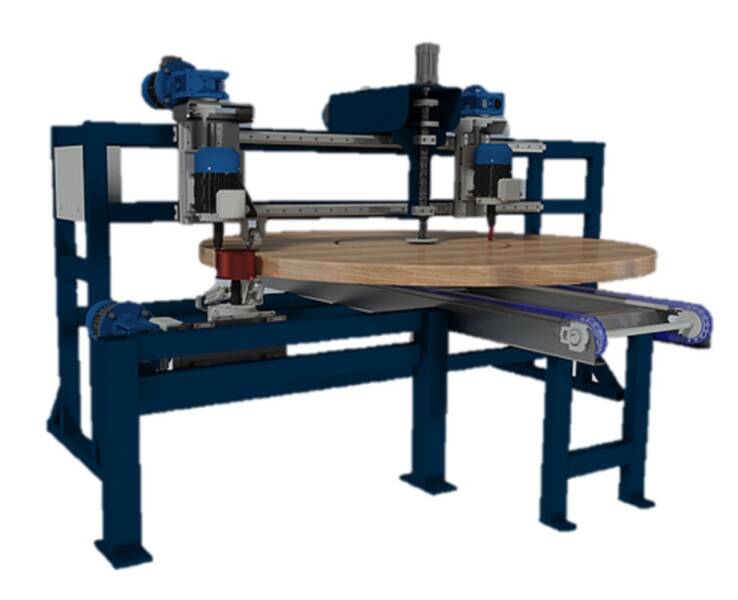

3 MASINA PENTRU TAIEREA CIRCULARA EXTERNA CANELAREA FLANSELOR IN INTERIOR
CONEXIUNEA AUTOMATÄ‚ CU MAS˜INA DE FIXAT IN CUIE
Descriere
Baza motorizata pentru rotirea flanselor asamblate
#3 Sisteme de blocare peneumatica
# 1 Grup de frezare automata pentru taierea exterioara a flanselor de la 800 la 3000 mm diametru
# 1 Grup de frezare automata pentru flansa mijlocie de la 350 la 2000 mm
Punte de legatura pentru frezare. Reglari manuale pentru diferite diametre pe ghidaje liniare INA de inalta calitate.
4. MASINA PENTRU RINDELUIREA SCANDURILOR FLANSELOR
MASINA DE RINDELUIT SIMPLA / ROTUNJIRE/ SANFRENAREA MARGINILOR FLANSELOR
Descriere
#1 Grup automat de frezat pentru finisarea marginilor flanselor
Senzor pentru pozitia corecta a flansei
Instrumente automate gestionate de Omron PLC
5.MASINA AUTOMATA PENTRU GAURIRE MULTIPLA
CONECTATA LA ULTIMA STATIE.MASINA AUTOMATA PENTRU REALIZAREA DIFERITELOR GAURI
Descriere
Baza motorizata pentru rotirea flanselor asamblate
#2 Sistem de blocare pneumatic:
#1 burghiu pentru gaurirea tijelor de legatura sig aura de cablu de pe partea superioara
#1 burgiu pentru gauri 45°
Extragere automata in banda rulanta
Instrumente automate gestionate de3 Omron PLC
6.STOCAREA FLANSELOR
CONECTATA LA ULTIMA STATIE. MASINA AUTOMATA PENTRU STOCAREA FLANSELOR
Descriere
Structura cadru cu picioare de auto-nivelare,
Banda transportoare cu lant motorizata
Deschiderea / Inchiderea ajustarilor de catre operator.
#2 Cilindrii pneumatici pentru blocarea paletului in pozitia corecta.
Senzor pentru actiunea de ridicare automata
Sistem pneumatic pentru deplasarea suporturilor laterale
Inaltime maxima 3000mm
Greutate Maximum 2000 kg
Ridicare prin system hydraulic alimentare de Inalta Performanta
Presiune aer 6 bar
Presiune Sistem Hidraulic 110 bar
STIVUITOR AUTOMAT
7 STIVUIRE 6 M
DESCRIERE
Banda rulanta Motorizata
Stivuirea pana la 2 stive de flanse
GREUTATE Max. 5000 kg
NOTA INSTALATIE ELECTRICA
Gestionarea automatizarii cu PLC-uri OMRON si interfata touch screen. Fabrica executa si certifica in conformitate cu reglementarile CE. Eliberarea testului verbal electric. Omron Unitate Independenta de Siguranta conform normativelor CE.
NOTA SISTEMUL DE SIGURANȚĂ
Senzor: Dezactivarea,Retelele perimetrice din zona automatizata, # 1 Usa cu control acces inclusa in oferta
ACEST SISTEM INCLUDE TOATE CONTROALELE DE SECURITATE ȘI BARIERA.INSTRUMENTELE INCLUDE SISTEMUL ELECTRIC CARE A FOST FACUT IN CONFORMITATE CU LEGISLATIA CE ACTUALA
GARANTIA: 12 luni de la data instalarii.
In sensul Decretului legislativ nr. 206/05, garantia se aplica componentelor care prezinta neconformitate, cu conditia ca produsul sa fi fost utilizat in conformitate cu destinatia sa. In cazul inlocuirii garantiei,Innuce Srl va prelua materialul defect in urma verificarii efective a defectelor revendicate de catre client, fara costuri pentru Client; Si / sau daca este necesara interventia, se angajeaza sa traca cel mult 7 zile lucratoare. Includand nerespectarea conditiilor de vanzare si / sau plata descrise in contract, Innuce Srl poate sa prevada retragerea si / sau interzicerea punerii in functiune a masinilor si / sau a unor parti ale acestora. Garantia va fi invalidata pentru folosirea necorespunzatoare a masinii, daca piesele acesteia nu au fost utilizate si / sau tratate in conformitate cu instructiunile explicite din "Manualul utilizatorului si intretinerea" emise de producator in momentul livrarii,care au Fost verificate. In plus, orice forma de garantie este nula daca masina sau piesele ale acesteia au fost supuse unor interventii de catre tehnicieni externi necalificati si / sau care nu au fost desemnati de FIRMA CONSTRUCTOARE.

GRUP DE EXAUSTARE-FILTRARE
Debit 2000 m³, motor 2 Kw,dotat cu 2 saci de colectate din PVC si 2 saci de filtrare
PRETUL 800 Euro
GRUP DE EXAUSTARE-FILTRARE

GRUP DE EXAUSTARE-FILTRARE
Debit 3000 m³, motor 4 Kw, dotat cu 2 saci de colectate din PVC si 2 saci de filtrare
PRETUL 900 Euro
