LINIE DE EUROPALETI GSI/170 TA 9

REF DIS. 2007545



Pt productia de 5 paleti pe minut :



Pozitia Nr.1

1 Sistem dublu de taiere distantieri cu incarcator cu lanturi model MT/MA 2



Pendula compusa din doua sisteme de taiere distantiere, cu control electronic, penru retezarea grinzilor si producerea distantierilor(piciore, blocheti) in dimensiuni dorite.

Masina este prevazuta cu sistem automat pentru separarea automata a bucatilor taiate de restul grinzilor.

Masina se compune din urmatoarele sectiuni:

- 2 grupuri de lanturi cu 5 cai pentru incarcarea grinzilor, min. 150 mm, max. 4.000mm. sint situate la stinga sau la dreapta, sint complete cu motoreductoare;

- 2 grupuri complete de taiere inserate in structura masinii, grupuri complet independente cu magazie de alimenare pentru taiere;

Primul grup de taiere este situat la circa 800 mm de la pamint si alimenteaz 2 cai laterala ale paletului. Pozitionarea distantierelor(picioarelor)pe distribuitorul automat DAT este efectuata cu ajutorul unui transportore cu lanturi si cilindri pneumatici de inserare.

Al doilea grup este situat deasupra la 1.400mm de la pamint si alimenteaza calea centrala a paletilor. Pozitionarea lui se face mereu cu ajutorulunui cilindru pneumatic, si este alimentat de un transportator.

Ambele grupuri sint dotate cu morse pentru a transporta pachtele, 2 motoare de taiere de 7.5 kw, 2 motore brushless pentru a selecta automat masura de taiere cu posibilitatea de transmitere a datelor la viualizori.



CARACTERISTICI TEHNICE:



-sectiune minima de taiere 60 x 60 mm

-sectiune maxima de taiere 145 x 125 mm

-lungime minima de taiere 40 mm

-lungime maxima de taiere 145 mm

-productie totala orara 3.240 bucati/ora







Optional:

Posibilitatea de a taia si masuri mai lungi sau masuri foarte scurte , in acelasi program de taiere





Pozitia Nr. 2.

2 benzi cu suprafata lisa pentru transport, complete cu motoreductoare;

-lungime 2.500mm

-latime 300 mm



1 alimentator automat pentru picioare, compus din 3 cai cu 3 lanturi transportoare , culungime maxima de 4.000 mm, complet cu pozitionarea picioarelor cu miscare mecanica si reglare automata a latimii paletului.





Optional:



Rotirea in orizontala a transportoarelor

Rotire la 90º in verticala a paletului



Pozitia nr. 3



1 alimentator transpersal pentru scinduri model DTT/P



-lungime maxima scindura 1.500 mm

-lungime minima scindura 700 mm

-grosime maxima scindura 25 mm

-grosime minima scindura 16 mm

-latime maxima scindura 150 mm

-latime minima scindura 60 mm





Pozitia nr. 5

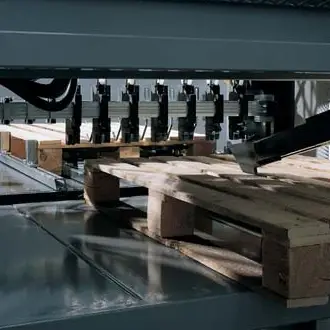

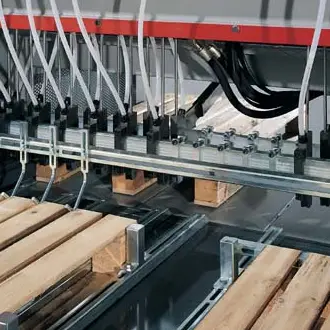

1 Masina de batut cuie cu banda GSI/170 TA (PRIMA MASINA)



A 24 cuie – 9 matriţe

Lungimea min. a paletului 700 mm – Latimea min a paletului700mm

Lungimea max. a paletului 1500 mm – Latimea max. a paletului 1500 mm

Inaltimea min. a paletului 60 mm

Inaltimea max. a paletului 160 mm

Dimensiunile cuielor: min 35/ max 100 mm



Masina compusa din:

2 alimentatori cu 12 cuie

24 clesti

1 serie de matriţe pt paletul de tip Euro





Pozitia nr. 6





1 Intorcator paleti GSP/170



COMPUS DIN SERII DE LANTURI DE ALIMENTARE MOTORIZATE

Pt paleti cu urmatoarele caracteristici:

Lungimea : max 1500 mm – min 700 mm

Latimea: max 1500 mm – min 700 mm

Inaltimea: max. 160 – min 60 mm

Puterea motorului racordat: 0,37 Kw (0,5 CP)





Pozitia nr. 8



1 Masina de batut cuie cu banda GSI/270 TA (A DOUA MASINA)

A 24 cuie – 7 matriţe



Lungimea min. a paletului700 mm - Latimea min. a paletului 700mm

Lungimea max. a paletului1500 mm – Latimea max a paletului 1500 mm

Inaltimea min a paletului 60 mm

Inaltimea max a paletului160 mm

Dimensiunile cuielor: min 35/ max 100 mm



Masina compusa din:

2 alimentatori cu 12 cuie

24 clesti

1 serie de matriţe pt un tip de palet





Pozitia nr. 9



1 Masina combinata mod GSM/3-6



Compusa din : taietor unghiular, masina de teÅŸit margini, Timbrator, pentru linia GSI 170



Pt paleticu dimensiunile :

Latimea max a paletului 1500 mm

Latimea min a paletului 700mm

Lungimea max. a paletului 1500 mm

Lungimea min. a paletului 700 mm

Inaltimea min a paletului 60 mm /max 180 mm





MASINA DE TEŞIT UNGHIULARA LA 45º

Cu 4 unghiuri

Cu motoare cu puterea de 1,85 Kw (2,5 CP)



MASINA DE TEÅžIT DREAPTA

Cu 6 freze

Cu 6 motoare cu puterea de cite 1,5 Kw (2 CP)



TIMBRATOR 6 TIMBRE

Cu 2 motoare in serie cu puterea de 0,37 Kw (0,5 CP)

Cu 6 rezistente de cite 1,6 kw









1 set complet de ustensile





Pozitia nr. 10



1 Intorcator de paleti la 90º - 180º MOD. GA 90 – 180 pentru linia GSI/170



Pentru paleti:

Lungimea min. a paletului 700 mm/ max 1500 mm

Latimea min a paletului 700mm/ max 1500 mm

Motoare:

LANTURI: 2 motoare Kw 0.37 (0.50 CP)

Rotatia cilindrului de 90º - Ø 50 – cursa 200 mm

Rotatia cilindrului de 180º - Ø 100 – cursa 250 mm





Pozitia nr. 11



1 Stivuitor pt paleti AGS/237



Latimea max a paletului . 1500 mm

Latimea min. a paletului 700mm

Lungimea max. a paletului 1500 mm

Lungimea min a paletului 700 mm

Inaltimea min a paletului 60 mm /max 180 mm

Sarcina max a paletului 1000 Kg



Puterea motoarelor in serie: 2 x 0,37 Kw ( CP 0,5)

Centrala hidraulica 1 x 0,37 Kw ( CP 0,5)

VERSIUNEA PT PALETILOR INCHISI(incastrati)





Pozitia nr. 12



1 Transportator cu lant( acoperit ) mod T/5

Lungimea 5.000 mm

Latimea 1290 mm













CHELTUIELILE MONTAJULUI

SI PUNERII IN FUNCTIUNE

( TRANSPORTUL, MASA SI

CAZAREA NEINCLUSE)



PRET SPECIAL CU TRANSPORT INCLUS........................................670.000 €





CONDITII GENERALE DE VANZARE



PREDAREA MASINII SE FACE DE LA SEDIUL NOSTRU DIN MOTTA

BALUFFI

VOLTAJ: 400 – 50 hz

AMBALAJ: NEINCLUS

MONTAJ SI PUNERE IN FUNCTIUNE: INCLUSE

(TRANSPORT, MASA SI CAZARE: NEINCLUSE)

PLATA: DE COMUN ACORD, CONFORM LEASING

LAME/FREZE: INCLUSE (vezi optionalul)

CONSEMN: DE COMUN ACORD

VALIDITATEA OFERTEI: 30 ZILE

ULEI HIDRAULIC: NEINCLUS







OPTIONAL:



Pozitia nr.4



1 Alimentator longitudinal pentru scinduri « DTL 1/6» 6 containere



Lungime scindura max 1300 mm - min.700 mm

Grosime scindura max. 25 mm - min. 15 mm

Latime scindura max. 150 mm - min. 60 mm



PRET EXW………………………………………………………………€ 31.244,00





Pozitia nr. 7



1 Alimentatore longitudinal scinduri « DTL 1/3»

con 3 containere



Lungime scindura max 1300 mm - min.700 mm

Grosime scindura max. 25 mm - min. 15 mm

Latime scindura max. 150 mm - min. 60 mm





-………………………………………………………………€ 30.482,00
